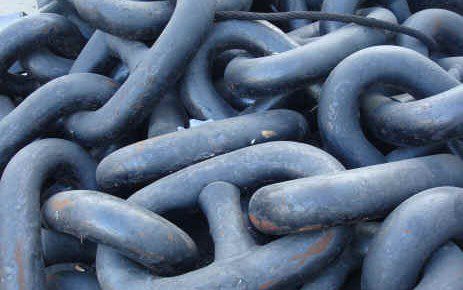

Stud Link Anchor Chain
Request a Quote
chain size | link length a | link width b | length over 5 linksC | grip radius d | Weight Per 15- fathom shot (approx.) | no of links Per 15- fathom shot | grade 1 | grade 2 | grade 3 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
inches | mm | Proof test | break test | Proof test | break test | Proof test | break test | ||||||
1/2 | 13 | 3 | 1-13/16 | 13 | 21/64 | 225 | 535 | 10685 | 15275 | 15275 | 21930 | 21930 | 30555 |
5/8 | 16 | 3-3/4 | 2-1/4 | 13-3/4 | 3/8 | 365 | 432 | 16620 | 23745 | 23745 | 33220 | 33220 | 47465 |
3/4 | 19 | 4-1/2 | 2-5/8 | 16-1/2 | 1/2 | 480 | 357 | 23800 | 34000 | 34000 | 47600 | 47600 | 68000 |
13/16 | 20 | 4-7/8 | 2-7/8 | 17-7/8 | 17/32 | 570 | 329 | 27800 | 39800 | 39800 | 55700 | 55700 | 79500 |
7/8 | 22 | 5-1/4 | 3-1/8 | 19-1/4 | 37/64 | 660 | 305 | 32200 | 46000 | 46000 | 64400 | 64400 | 91800 |
15/16 | 24 | 5-5/8 | 3-5/16 | 20-5/8 | 5/8 | 760 | 285 | 36800 | 52600 | 52600 | 73700 | 73700 | 105000 |
1 | 25 | 6 | 3-9/16 | 22 | 21/32 | 860 | 267 | 41800 | 59700 | 59700 | 83600 | 83600 | 119500 |
1-1/16 | 27 | 6-3/8 | 3-3/4 | 23-3/8 | 11/16 | 970 | 251 | 47000 | 67200 | 67200 | 94100 | 94100 | 135000 |
1-1/8 | 28 | 6-3/4 | 4 | 24-3/4 | 25/32 | 1080 | 237 | 52600 | 75000 | 75000 | 105000 | 105000 | 150000 |
1-3/16 | 30 | 7-1/8 | 4-1/4 | 26-1/8 | 25/32 | 1220 | 225 | 58400 | 83400 | 83400 | 116500 | 116500 | 167000 |
1-1/4 | 32 | 7-1/2 | 4-1/2 | 27-1/2 | 25/32 | 1350 | 213 | 64500 | 92200 | 92200 | 129000 | 129000 | 184000 |
1-5/16 | 33 | 7-7/8 | 4-3/4 | 28-7/8 | 7/8 | 1490 | 203 | 70900 | 101500 | 101500 | 142000 | 142000 | 203000 |
1-3/8 | 34 | 8-1/4 | 4-15/16 | 30-1/4 | 7/8 | 1630 | 195 | 77500 | 111000 | 111000 | 155000 | 155000 | 222000 |
1-7/16 | 36 | 8-5/8 | 5-3/16 | 31-5/8 | 15/16 | 1780 | 187 | 84500 | 120500 | 120500 | 169000 | 169000 | 241000 |
1-1/2 | 38 | 9 | 5-3/8 | 33 | 63/64 | 1940 | 179 | 91700 | 131000 | 131000 | 183500 | 183500 | 262000 |
1-9/16 | 40 | 9-3/8 | 5-5/8 | 34-3/8 | 1-1/32 | 2090 | 171 | 99200 | 142000 | 142000 | 198500 | 198500 | 284000 |
1-5/8 | 42 | 9-3/4 | 5-7/8 | 35-3/4 | 1-1/16 | 2240 | 165 | 108000 | 153000 | 153000 | 214000 | 214000 | 306000 |
1-11/16 | 43 | 10-1/8 | 6-1/16 | 37-1/8 | 1-3/32 | 2410 | 159 | 115000 | 166500 | 166500 | 229000 | 229000 | 327000 |
1-3/4 | 44 | 10-1/2 | 6-5/16 | 38-1/2 | 1-5/32 | 2590 | 153 | 123500 | 176000 | 176000 | 247000 | 247000 | 352000 |
1-13/16 | 46 | 10-7/8 | 6-1/2 | 39-7/8 | 1-3/16 | 2790 | 147 | 132000 | 188500 | 188500 | 264000 | 264000 | 377000 |
1-7/8 | 48 | 11-1/4 | 6-3/4 | 41-1/4 | 1-1/4 | 2980 | 143 | 140500 | 201000 | 201000 | 281000 | 281000 | 402000 |
1-15/16 | 50 | 11-5/8 | 7 | 42-5/8 | 1-9/32 | 3180 | 139 | 149500 | 214000 | 214000 | 299000 | 299000 | 427000 |
2 | 51 | 12 | 7-3/16 | 44 | 1-5/16 | 3360 | 133 | 159000 | 227000 | 227000 | 318000 | 318000 | 454000 |
2-1/16 | 52 | 12-3/8 | 7-7/16 | 45-3/8 | 1-3/8 | 3570 | 129 | 168500 | 241000 | 241000 | 337000 | 337000 | 482000 |
2-1/8 | 54 | 12-3/4 | 7-5/8 | 46-3/4 | 1-27/64 | 3790 | 125 | 178500 | 255000 | 255000 | 357000 | 357000 | 510000 |
2-3/16 | 56 | 13-1/8 | 7-7/8 | 48-1/8 | 1-15/32 | 4020 | 123 | 188500 | 269000 | 269000 | 377000 | 377000 | 538000 |
2-1/4 | 58 | 13-1/2 | 8-1/8 | 49-1/2 | 1-1/2 | 4250 | 119 | 198500 | 284000 | 284000 | 396000 | 396000 | 570000 |
2-5/16 | 59 | 13-7/8 | 8-5/16 | 50-7/8 | 1-17/32 | 4490 | 117 | 209000 | 299000 | 299000 | 418000 | 418000 | 598000 |
2-3/8 | 60 | 14-1/4 | 8-9/16 | 52-1/4 | 1-9/16 | 4730 | 113 | 212000 | 314000 | 314000 | 440000 | 440000 | 628000 |
2-7/16 | 62 | 14-5/8 | 8-3/4 | 53-5/8 | 1-5/8 | 4960 | 111 | 231000 | 330000 | 330000 | 462000 | 462000 | 660000 |
2-1/2 | 64 | 15 | 9 | 55 | 1-5/8 | 5270 | 107 | 242000 | 346000 | 346000 | 484000 | 484000 | 692000 |
2-9/16 | 66 | 15-3/8 | 9-1/4 | 56-3/8 | 1-11/16 | 5540 | 105 | 254000 | 363000 | 363000 | 507000 | 507000 | 726000 |
2-5/8 | 67 | 15-3/4 | 9-7/16 | 57-3/4 | 1-11/16 | 5820 | 103 | 265000 | 379000 | 379000 | 530000 | 530000 | 758000 |
2-11/16 | 68 | 16-1/8 | 9-11/16 | 59-1/8 | 1-3/4 | 6110 | 99 | 277000 | 396000 | 396000 | 554000 | 554000 | 792000 |
2-3/4 | 70 | 16-1/2 | 9-7/8 | 60-1/2 | 1-13/16 | 6410 | 97 | 289000 | 413000 | 413000 | 578000 | 578000 | 826000 |
2-13/16 | 71 | 16-7/8 | 10-1/8 | 61-7/8 | 1-27/32 | 6710 | 95 | 301000 | 431000 | 431000 | 603000 | 603000 | 861000 |
2-7/8 | 73 | 17-1/4 | 10-3/8 | 63-1/4 | 1-7/8 | 7020 | 93 | 314000 | 449000 | 449000 | 628000 | 628000 | 897000 |
2-15/16 | 75 | 17-5/8 | 10-9/16 | 64-5/8 | 1-7/8 | 7330 | 91 | 327000 | 467000 | 467000 | 654000 | 654000 | 934000 |
3 | 76 | 18 | 10-13/16 | 66 | 2 | 7650 | 89 | 340000 | 485000 | 485000 | 679000 | 679000 | 970000 |
3-1/16 | 78 | 18-3/8 | 11 | 67-3/8 | 2 | 7980 | 87 | 353000 | 504000 | 504000 | 705000 | 705000 | 1008000 |
3-1/8 | 79 | 18-3/4 | 11-1/4 | 68-3/4 | 2-1/16 | 8320 | 85 | 366000 | 523000 | 523000 | 732000 | 732000 | 1046000 |
3-3/16 | 81 | 19-1/8 | 11-1/2 | 70-1/8 | 2-1/16 | 8660 | 85 | 380000 | 542000 | 542000 | 759000 | 759000 | 1084000 |
3-1/4 | 83 | 19-1/2 | 11-11/16 | 71-1/2 | 2-1/8 | 9010 | 83 | 393000 | 562000 | 562000 | 787000 | 787000 | 1124000 |
3-5/16 | 84 | 19-7/8 | 11-15/16 | 72-7/8 | 2-1/8 | 9360 | 81 | 407000 | 582000 | 582000 | 814000 | 814000 | 1163000 |
3-3/8 | 86 | 20-1/4 | 12-1/8 | 74-1/4 | 2-3/16 | 9730 | 79 | 421000 | 602000 | 602000 | 843000 | 843000 | 1204000 |
3-7/16 | 87 | 20-5/8 | 12-3/8 | 75-5/8 | 2-3/16 | 10100 | 77 | 435000 | 622000 | 622000 | 871000 | 871000 | 1244000 |
3-1/2 | 90 | 21 | 12-5/8 | 77 | 2-5/16 | 10500 | 77 | 450000 | 643000 | 643000 | 900000 | 900000 | 1285000 |
3-5/8 | 92 | 21-3/4 | 12-15/16 | 79-3/4 | 2-5/16 | 11300 | 73 | 479000 | 685000 | 685000 | 958000 | 958000 | 1369000 |
3-3/4 | 95 | 22-1/2 | 13-3/8 | 82-1/2 | 2-15/32 | 12000 | 71 | 509000 | 728000 | 728000 | 1019000 | 1019000 | 1455000 |
3-7/8 | 98 | 23-1/4 | 14 | 85-1/4 | 2-15/32 | 12900 | 69 | 540000 | 772000 | 772000 | 1080000 | 1080000 | 1543000 |
4 | 102 | 24 | 14-3/8 | 88 | 2-5/8 | 13700 | 67 | 571000 | 816000 | 816000 | 1143000 | 1143000 | 1673200 |
4-1/8 | 105 | 24-3/4 | 14-11/16 | 90-3/4 | 2-11/16 | 14560 | 65 | 603300 | 861800 | 861800 | 1206600 | 1206600 | 1732700 |
4-1/4 | 109 | 25-1/2 | 15-3/16 | 93-1/2 | 2-3/4 | 15350 | 63 | 635800 | 908300 | 908300 | 1271800 | 1271800 | 1816800 |
4-3/8 | 111 | 26-1/4 | 15-9/16 | 96-1/4 | 2-7/8 | 16200 | 61 | 669000 | 955700 | 955700 | 1338000 | 1338000 | 1911300 |
4-1/2 | 114 | 27 | 16 | 99 | 2-15/16 | 17100 | 59 | 702700 | 1003700 | 1003700 | 1405300 | 1405300 | 2007500 |
4-5/8 | 117 | 27-3/4 | 16-7/16 | 101-3/4 | 3 | 18000 | 57 | 736700 | 1052600 | 1052600 | 1473600 | 1473600 | 2105200 |
4-3/4 | 120 | 28-1/2 | 16-7/8 | 104-1/2 | 3-1/16 | 18900 | 57 | 771500 | 1102100 | 1102100 | 1542900 | 1542900 | 2204200 |
4-13/16 | 122 | 28-11/16 | 17 | 105-7/8 | 3-1/8 | 19400 | 57 | 789100 | 1127300 | 1127300 | 1578200 | 1578200 | 2254600 |
4-7/8 | 124 | 29-1/4 | 17-3/8 | 107-1/4 | 3-3/16 | 19900 | 55 | 806700 | 1152500 | 1152500 | 1613400 | 1613400 | 2304900 |
5 | 127 | 30 | 17-13/16 | 110 | 3-1/4 | 20900 | 53 | 842300 | 1203300 | 1203300 | 1684600 | 1684600 | 2406600 |
5-1/8 | 130 | 30-3/4 | 18-1/4 | 112-3/4 | 3-5/16 | 22000 | 52 | 878300 | 1254700 | 1254700 | 1756600 | 1756600 | 2509400 |
5-3/16 | 132 | 31-1/8 | 18-7/16 | 114-1/8 | 3-3/8 | 22500 | 51 | 896400 | 1280600 | 1280600 | 1792900 | 1792900 | 2561300 |
5-7/16 | 139 | 32-5/8 | 19-3/8 | 119-5/8 | 3-1/2 | 24500 | 49 | 970000 | 1385700 | 1385700 | 1940000 | 1940000 | 2771400 |
5-5/8 | 144 | 33-3/4 | 20 | 123-3/4 | 3-11/16 | 26100 | 47 | 1026000 | 1465800 | 1465800 | 2052100 | 2052100 | 2931500 |
5-13/16 | 148 | 34-15/16 | 20-3/4 | 127-7/8 | 3-3/4 | 27600 | 46 | 1082800 | 1546800 | 1546800 | 2165500 | 2165500 | 3093600 |
6 | 152 | 36 | 21-3/8 | 130 | 3-7/8 | 29100 | 45 | 1140100 | 1628700 | 1628700 | 2280200 | 2280200 | 3257400 |
